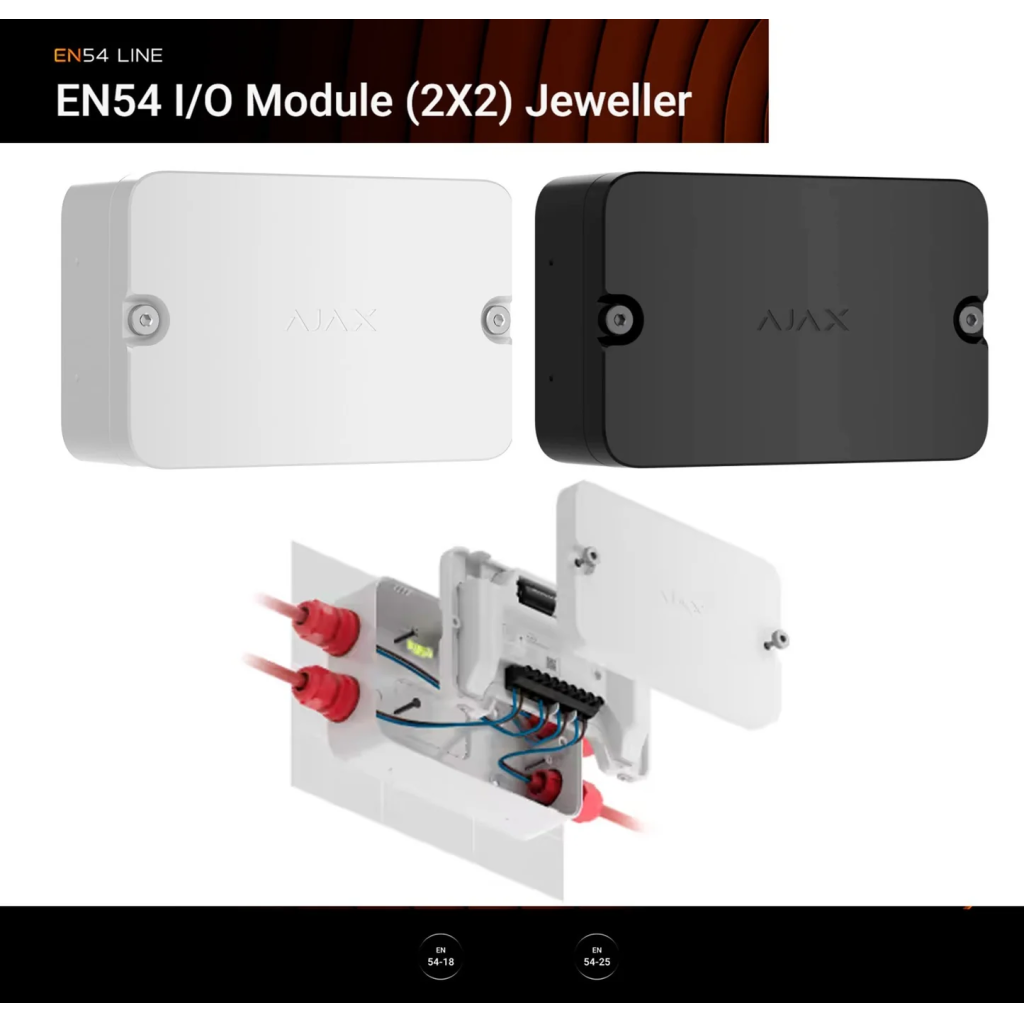

AJAX EN54 I/O Modül SİYAH
İletişim
Jeweller iletişim teknolojisi
Komutları, alarmları ve olayları ileten tescilli kablosuz iletişim teknolojisi.
Başlıca özellikler:
- İki yönlü iletişim.
- Sabotaja karşı gelişmiş koruma.
- Dinamik anahtar içeren blok şifreleme.
- Anında bildirimler.
- Ajax uygulamalarından uzaktan kontrol ve yapılandırma.
Frekans bantları
866.0 – 866.5 MHz
868.0 – 868.6 MHz
868.7 – 869.2 MHz
905.0 – 926.5 MHz
915.85 – 926.5 MHz
921.0 – 922.0 MHz
Satış bölgesine bağlıdır.
Maksimum etkin yayılım gücü (ERP)
20 mW'a kadar
Güç tüketimini ve radyo parazitini azaltmak için otomatik güç kontrolü.
Telsiz sinyal modülasyonu
GFSK
Telsiz iletişim menzili
1,700 m'ye kadar
Cihaz ile kontrol ve gösterim ekipmanı (CIE) veya bir kapsama alanı genişletici arasında açık alanda.
Şifreli iletişim
Depolanan ve iletilen tüm veriler dinamik bir anahtar içeren blok şifreleme ile korunmaktadır.
Frekans atlama
Telsiz parazitini ve sinyal engellemesini önlemek için.
Girişler
Üçüncü taraf cihazlar için giriş hattı sayısı
2
Giriş terminalleri
- Giriş 1, Giriş 2 — üçüncü taraf kablolu cihazları bağlamak için girişler.
- Kılıf — üçüncü taraf kablolu cihazları bağlayan kabloların kılıflarını bağlamak için ortak giriş.
Bağlantı türü
NC, NO, EOL, 2EOL, 3EOL
EOL direnci
0.47 kΩ, 1.2 kΩ, 2.7 kΩ ve 6.2 kΩ dirençler
Her giriş için dört direnç komple setin içindedir.
Üçüncü taraf cihazlara kablolu bağlantının uzunluğu
100 m'ye kadar
2×1.5 mm2 (16 AWG) yangına dayanıklı kablo kullanıldığında.
Kablonun kesit alanı
0.4–2.5 mm² (21–13 AWG)
Çıkışlar
Üçüncü taraf cihazlar için çıkış hattı sayısı
2
Çıkış terminalleri
- Çıkış 1, Çıkış 2 — üçüncü taraf kablolu cihazları bağlamak için röle çıkışları.
AC çalışma aralığı
10—250 V~, 5 mA'dan 10 A'ya kadar (dirençli yük)
DC çalışma aralığı
10—30 V⎓, 5 mA'dan 5 A'ya kadar (dirençli yük)
Kablonun kesit alanı
0.4–2.5 mm² (21–13 AWG)
Temel özellikler
Olay türleri
Bir Ajax uygulaması, kablolu cihaz girişleri için olay türlerini belirtir. Seçilen tür, bağlı cihazın alarm bildirimlerinin ve olaylarının metninin yanı sıra AİM'ye iletilen olay kodlarını da belirler. Bir PRO veya yönetici haklarına sahip bir kullanıcı, Ajax uygulamasında olay türünü yapılandırabilir.
Arıza güvenli modu
Modül çevrimdışı olduğunda, pili boşaldığında veya donanım sorunları olduğunda, bağlı cihazları otomatik olarak etkinleştirir.
Kurulum önerileri
Cihaz, sadece iç mekanlarda kullanım için tasarlanmıştır.
Sabotaja karşı koruma
Kurcalama alarmı
Modülü yüzeyden ayırma veya ön kapağı açma girişimlerine dair bildirimler.
Yanıltıcı sinyallere karşı koruma
cihaz kimlik doğrulaması
Bağlantı kaybı algılama
36 sn sonra
Algılama süresi Jeweller ayarlarına bağlıdır.
Giriş izleme
EOL, 2EOL veya 3EOL bağlantısı kullanıldığında kablolu bağlantı kaybının, kısa devrelerin ve arızaların algılanması
Bağlantı türüne göre değişir.
Güç kaynağı
Pil
2 × CR123A
Hazır kurulu.
Hesaplanan pil ömrü
5 yıla kadar
Dış gövde
Boyutlar
116 × 180 × 62 mm
Ağırlık
547 gr
Çalışma sıcaklığı aralığı
0 °C ila +50 °C
Çalışma nemi
%80'e kadar
Koruma sınıfı
IP21C
Yanıcılık sınıflandırması
UL 94 V-0
Renk
Siyah
Beyaz
Komple set
EN54 I/O Module (2X2) Jeweller
2 × CR123A pil (hazır kurulu)
Kurulum kiti
2 × 4 EOL direnç seti
Hızlı kurulum rehberi
