İletişim
Jeweller iletişim teknolojisi
Komutları, alarmları ve olayları ileten tescilli kablosuz iletişim teknolojisi.
Başlıca özellikleri:
- İki yönlü iletişim.
- Gelişmiş sabotaj koruması.
- Dinamik anahtar içeren blok şifreleme.
- Anında bildirimler.
- Ajax uygulamalarından uzaktan kontrol ve yapılandırma.
Frekans bantları
866.0–866.5 MHz
868.0–868.6 MHz
868.7–869.2 MHz
905.0–926.5 MHz
915.85–926.5 MHz
921.0–922.0 MHz
Satış bölgesine bağlıdır.
Maksimum etkin yayılım gücü (ERP)
20 mW'a kadar
Güç tüketimini ve radyo parazitini azaltmak için otomatik güç kontrolü.
Telsiz sinyal modülasyonu
GFSK
Telsiz iletişim menzili
1,600 m'ye kadar
Açık alanda entegrasyon modülü ve bir hub (veya bir kapsama alanı genişletici) arasında.
Şifreli iletişim
Depolanan ve iletilen tüm veriler dinamik bir anahtar içeren blok şifreleme ile korunmaktadır.
Frekans atlama
Radyo parazitini ve sinyal engellemesini önlemek için.
Kablolu cihaz bağlantısı
Desteklenen konfigürasyonlar
Transmitter Jeweller, tamper ve alarm sensörü bağlantısı için iki çift terminal girişine sahiptir. Alarm ve tamper girişleri, AATT (Alarm Alarm Tamper Tamper) şemasını kullanarak kablolu bir cihazı bağlamak için kullanılabilir.
Kablolu cihaz bağlantısı için terminaller
- “+ –” — Kablolu bir cihaz bağlamak için 3.3 V⎓ güç kaynağı çıkışı.
- ALARM — Kablolu bir cihaz bağlamak için girişler.
- TAMP — Kablolu bir cihazın tamperini bağlamak için girişler.
Üçüncü taraf cihaz kontak durumları
NO, NC
Tamper kontak durumları
NO, NC
Kablo uzunluğu
130 m'ye kadar
24 AWG çift bükümlü kablo kullanıldığında.
Çalışma modları
atım, çift konumlu
Sensör modları
Alarmları bildir, Kurma modlarını değiştir
Olay türleri
Kablolu cihazlarda 14 olay türü
- İzinsiz giriş
- Yangın
- Yardımcı alarm
- Panik butonu
- Gaz alarmı
- Arıza
- Sızıntı
- Cam kırılması
- Yüksek sıcaklık
- Düşük sıcaklık
- Maskeleme
- Zorlama kodu (açılma)
- Titreşim (sismik sensör)
- Özel
Ajax uygulamasında PRO veya yönetici haklarına sahip bir kullanıcı tarafından ayarlanır.
Sabotaja karşı koruma
Yanıltıcı sinyallere karşı koruma
entegrasyon modülü kimlik doğrulaması
İvmeölçer
entegrasyon modülü hareket ettirildiğinde uyarır
Tamper alarm terminalleri
Kablolu bir cihaz (varsa) tamperini bağlanmak için terminaller.
Entegrasyon modülü ile iletişim kaybını algılama
36 sn sonra
Algılama süresi, Jeweller veya Jeweller/Fibra ayarlarına bağlıdır.
Güç kaynağı
Piller
3 × CR123A
Hazır kurulu. Pil ömrü, bağlı kablolu cihazın güç tüketimine bağlıdır.
Bağlı kablolu cihaza çıkış
3.3 V⎓, 125 mA'ya kadar
Transmitter Jeweller'den gelen bir güç kaynağı hattı.
Kart
Boyutlar
100 × 39 × 22 mm
Ağırlık
74 gr
Çalışma sıcaklığı aralığı
–25 °С ila +50 °С
Çalışma nemi
%75'e kadar
Elektrik çarpması koruması
Class III
Komple set

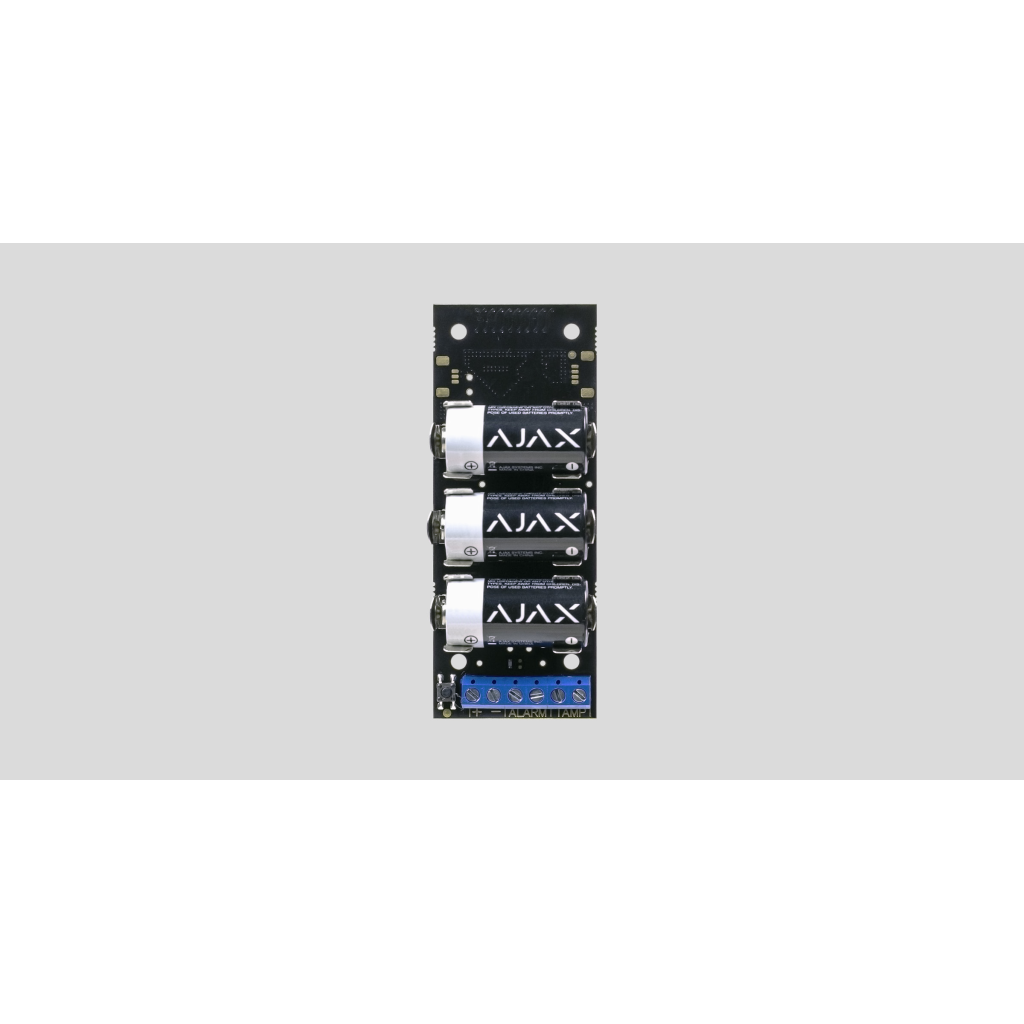

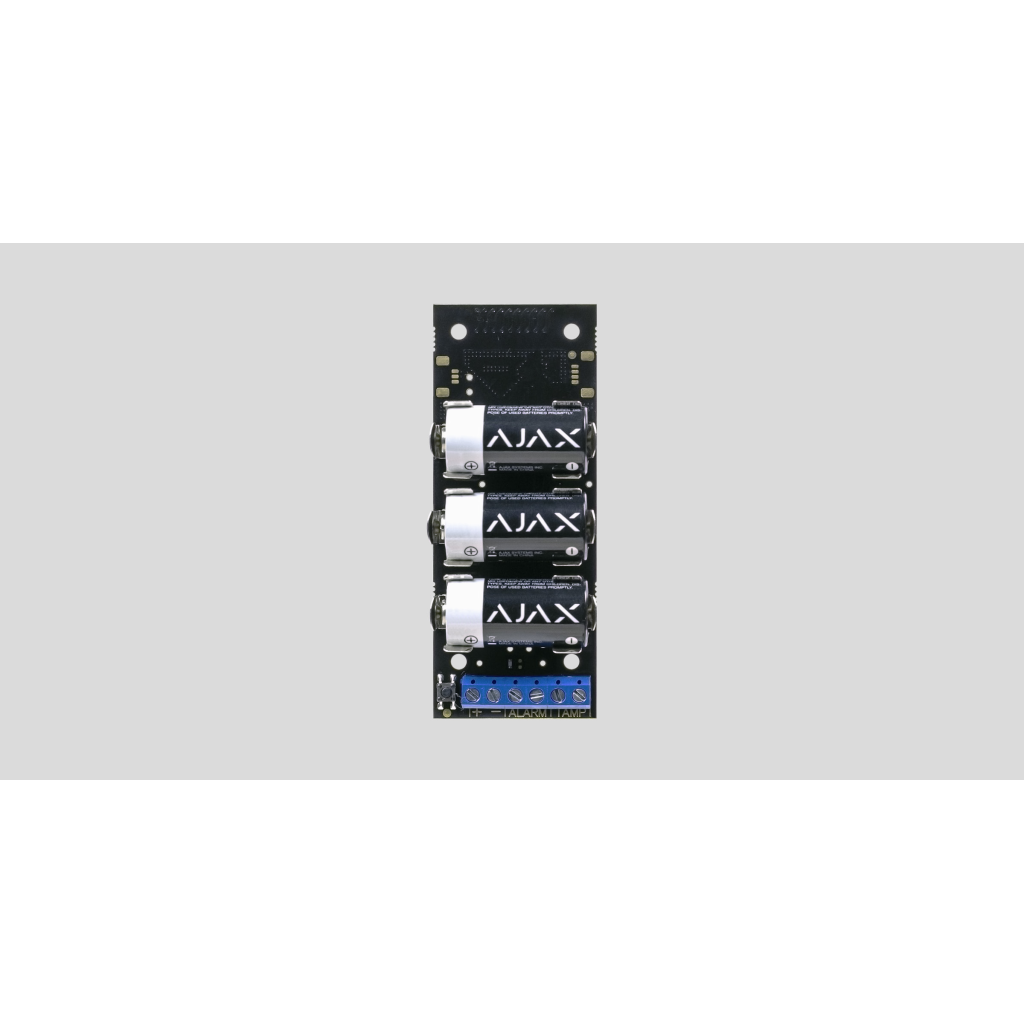

Transmitter Jeweller
3 × CR123A pil (hazır kurulu)
Kurulum kiti
Hızlı kurulum rehberi
