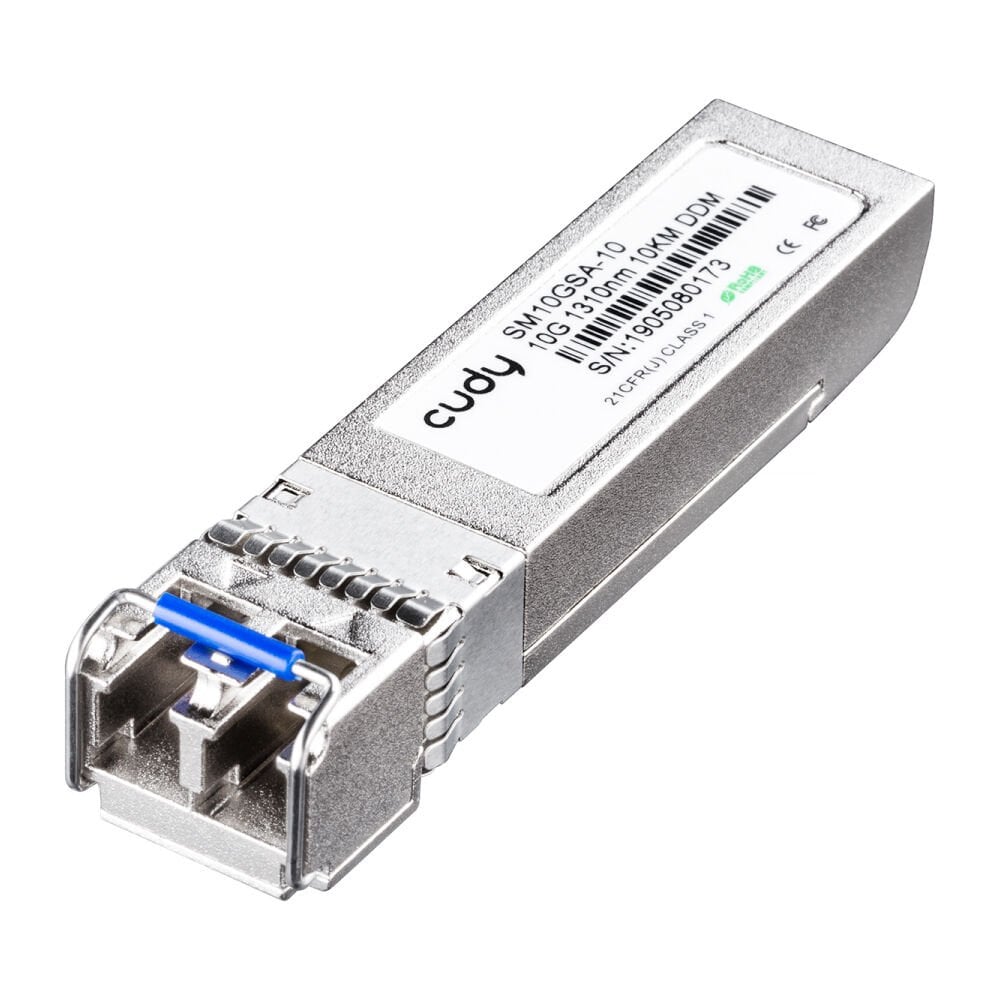

CUDY SM10GSA-10 10G SFP+ 1310nm 10KM SM SFP GBIC MODUL
Cudy SM10GSA
● SFP+, 10 Gbps, LC SMF, 10KM 1310 nm
● Cudy 10G SFP+ SM10GSA-10 10 km'ye kadar Tek Modlu fiber sağlayıcılar için tasarlanmış bir çift yönlü SFP modülüdür. Uzun mesafeli fiber yapılandırmaları için veya Switchler,
● Routerlar ve medya dönüştürücüler(Media Converter)) arasında Uplink sağlamak için kullanılır
● SM10GSA-10 KüçükBakırForm Faktörlü (SFP) alıcı-vericiler, SFP Çoklu Kaynak Anlaşmasının (MSA) dayanıklılığına dayanmaktadır. IEEE Std 802.3'de belirtilen 10base-T/
● 100base-Tx standartlarına uyumludur. SFP-100BASE-T, sürücü göstergesi olarak SFP'nin RX_LOS pimini kullanır. Eğer SFP'nin TX_DISABLE pimini çekerseniz, SWITCH IC sıfırlanır
● Kablo uzunluğu
|
Hat Tarafı |
Kablo |
Ulaşmak |
Ana Bilgisayar Arayüzü |
|
10base-T |
CAT5 |
200m |
100base-FX |
|
100base-Tx |
CAT5 |
100m |
100base-FX |
Ana Bilgisayar Konektörü Pin Çıkışına SFP
14
|
Pin |
Sembol |
Adı/Açıklaması |
Referans |
|
1 |
VEET |
Verici Topraklaması (Alıcı Topraklaması ile Ortak) |
1 |
|
2 |
HATALI |
Verici Arızası. Desteklenmiyor. |
|
|
3 |
TDIS |
Verici Devre Dışı. Lazer çıkışı yüksek veya açık olarak devre dışı bırakıldı. |
2 |
|
4 |
MOD_DEF(2) |
Modül Tanımı 2. Seri ID için veri satırı. |
3 |
|
5 |
MOD_DEF(1) |
Modül Tanımı 1. Seri ID için saat satırı. |
3 |
|
6 |
MOD_DEF(0) |
Modül Tanımı 0. Modül içerisinde topraklanmıştır. |
3 |
|
7 |
Oran Seçimi |
Bağlantı gerekmez |
|
|
8 |
Görüş hattı |
Yüksek, bağlantı olmadığını gösterir. Düşük ise bağlantı olduğunu gösterir. |
4 |
|
9 |
VEER |
Alıcı Topraklaması (Verici Topraklaması ile Ortak) |
1 |
|
10 |
VEER |
Alıcı Topraklaması (Verici Topraklaması ile Ortak) |
1 |
|
11 |
VEER |
Alıcı Topraklaması (Verici Topraklaması ile Ortak) |
1 |
|
12 |
RD- |
Alıcı Ters VERİ çıkışı. AC Bağlantılı |
|
|
13 |
RD+ |
Alıcı Ters çevrilmemiş VERİ çıkışı. AC Bağlantılı |
|
|
VEER |
Alıcı Topraklaması (Verici Topraklaması ile Ortak) |
1 |
|
|
15 |
VCCR |
Alıcı Güç Kaynağı |
|
|
16 |
VCCT |
Verici Güç Kaynağı |
|
|
17 |
VEET |
Verici Topraklaması (Alıcı Topraklaması ile Ortak) |
1 |
|
18 |
TD+ |
Verici Ters Çevrilmemiş VERİ girişi. AC Bağlantılı. |
|
|
19 |
TD- |
Verici Ters VERİ girişi. AC Bağlantılı. |
|
|
20 |
VEET |
Verici Topraklaması (Alıcı Topraklaması ile Ortak) |
1 |
notlar:
1. Devre hava birimlerinin bileşimia
2. TDIS > 2.0V'de PHY devre dışı veya açık, TDIS < 0.8V'de etkin
3. Ana kart üzerinde 4.7k – 10k Ohm ile yukarı çekilmelidir.
2,0 V ile 3,6 V arasındaki voltaj. MOD_DEF(0) satırı aşağıya doğru çeker
Modülün takılı olduğunu belirtmek için.
4. LVTTL, maksimum 2,5 V voltajla uyumludur.
+3.3V Volt Elektrik Güç Arayüzü
SFP-100BASE-Tx, 3,3 V +/- %5 giriş çıkış aralığına sahiptir. maksimum 4V
Sürekli çalışma için gerilime izin verilmez.
|
+3,3 Volt Elektrik Güç Arayüzü |
||||||
|
Parametre |
Sembol |
Dakika |
Tip |
Maksimum |
birim |
Notlar/Koşullar |
|
Besleme Akımı |
mı |
|
- |
300 |
mA |
1,0 W maksimum güç bitti tam voltaj aralığı ve sıcaklık. Aşağıdaki uyarı notuna bakın |
|
Giriş Voltajı |
Vcc |
3.13 |
3.3 |
3.47 |
V |
GND'ye referans verildi |
|
Maksimum Voltaj |
Vmax |
|
|
4 |
V |
|
|
Dalgalanma Akımı |
Isurge |
|
Belirsiz |
|
mA |
Sabit durum üzerinde sıcak fiş akım. Aşağıdaki uyarı notuna bakın |
Dikkat: Güç tüketimi ve dalgalanma akımı, SFP MSA'da belirtilen değerlerden daha yüksektir.
Düşük Hızlı Sinyaller
MOD_DEF(1) (SCL) ve MOD_DEF(2) (SDA), açık boşaltma CMOS değiştirilir (bkz. bölüm VII, "Seri İletişim Protokolü"). Hem MOD_DEF(1) hem de MOD_DEF(2), host_Vcc'ye çekilmelidir.
|
Düşük Hız Sinyalleri, Elektronik Özellikler |
|||||
|
Parametre |
Sembol |
Dakika |
Maksimum |
birim |
Notlar/Koşullar |
|
SFP Çıkışı DÜŞÜK |
CİLT |
0 |
0,5 |
V |
4.7k ila 10k arası host_Vcc'ye çekme, konektörün ana tarafında ölçüldü |
|
SFP Çıkışı YÜKSEK |
VOH |
ana_bilgisayar_Vcc -0.5 |
ana_bilgisayar_Vcc + 0.3 |
V |
4.7k ila 10k arası host_Vcc'ye çekme, konektörün ana tarafında ölçüldü |
|
SFP Girişi DÜŞÜK |
VIL |
0 |
0,8 |
V |
4.7k ila 10k çekme Vcc'ye, konektörün SFP tarafında ölçüldü |
|
SFP Girişi YÜKSEK |
VIH |
2 |
Vcc + 0,3 |
V |
4.7k ila 10k çekme Vcc'ye, konektörün SFP tarafında ölçüldü |
Yüksek Hızlı Elektrik Arayüzü
Tüm yüksek hızlı sinyaller dahili olarak AC bağlantılıdır
|
Yüksek Hızlı Elektrik Arayüzü, İletim Hattı-SFP |
||||||
|
Parametre |
Sembol |
Dakika |
Tip |
Maksimum |
birim |
Notlar/Koşullar |
|
Hat Frekansı |
fL |
|
125 |
|
MHz |
5 seviyeli kodlama, başına IEEE 802.3 |
|
Tx Çıkış Empedansı |
Zout, TX |
|
100 |
|
Ohm |
Diferansiyel, herkes için frekanslar arasında 1MHz ve 125MHz |
|
Rx Giriş Empedansı |
Çinko,RX |
|
100 |
|
Ohm |
Diferansiyel, herkes için frekanslar arasında 1MHz ve 125MHz |
|
Yüksek Hızlı Elektrik Arayüzü, Host-SFP |
||||||
|
Parametre |
Sembol |
Dakika |
Tip |
Maksimum |
birim |
Notlar/Koşullar |
|
Tek uçlu veri girişi sallanmak |
Vinsing |
250 |
|
1200 |
mV |
Tek uçlu |
|
Tek uçlu veri çıkışı sallanmak |
Voutsing |
350 |
|
800 |
mV |
Tek uçlu |
|
Yükseliş/Düşüş Zamanı |
Tr,Tf |
|
- |
|
psec |
%20-%80 |
|
Tx Giriş Empedansı |
Çinko |
|
50 |
|
Ohm |
Tek uçlu |
|
Rx Çıkış Empedansı |
Zout |
|
50 |
|
Ohm |
Tek uçlu |
Genel Özellikler
|
Genel |
||||||
|
Parametre |
Sembol |
Dakika |
Tip |
Maksimum |
birim |
Notlar/Koşullar |
|
Veri Hızı |
BR |
10 |
|
100 |
Mb/sn |
IEEE 802.3 uyumlu. Aşağıdaki Not 1 ve 2'ye bakın |
Notlar: Saat toleransı +/- 50 ppm'dir
Çevresel özellikler
Otomatik geçiş algılama etkinleştirildi. Harici çapraz kablo gerekli değil
|
Çevresel özellikler |
||||||
|
Parametre |
Sembol |
Dakika |
Tip |
Maksimum |
birim |
Notlar/Koşullar |
|
Çalışma Sıcaklığı |
Tepe |
-40 |
|
85 |
°C |
Kasa sıcaklığı |
|
Depolama Sıcaklığı |
Tsto |
-40 |
|
85 |
°C |
Ortam sıcaklığı |
Seri İletişim Protokolü
Tüm SFP'ler, aşağıda gösterilen 2 telli seri iletişim protokolünü sunmaktadır. SFP MSA. Bu SFP'ler bir MCU kullanır ve A0h adresiyle erişilebilir.
|
Seri Veri Yolu Zamanlaması, Gereksinimler |
||||||
|
Parametre |
Sembol |
Dakika |
Tip |
Maksimum |
birim |
Notlar/Koşullar |
|
I2C Saat Hızı |
|
0 |
|
200.000 |
Hz |
|
