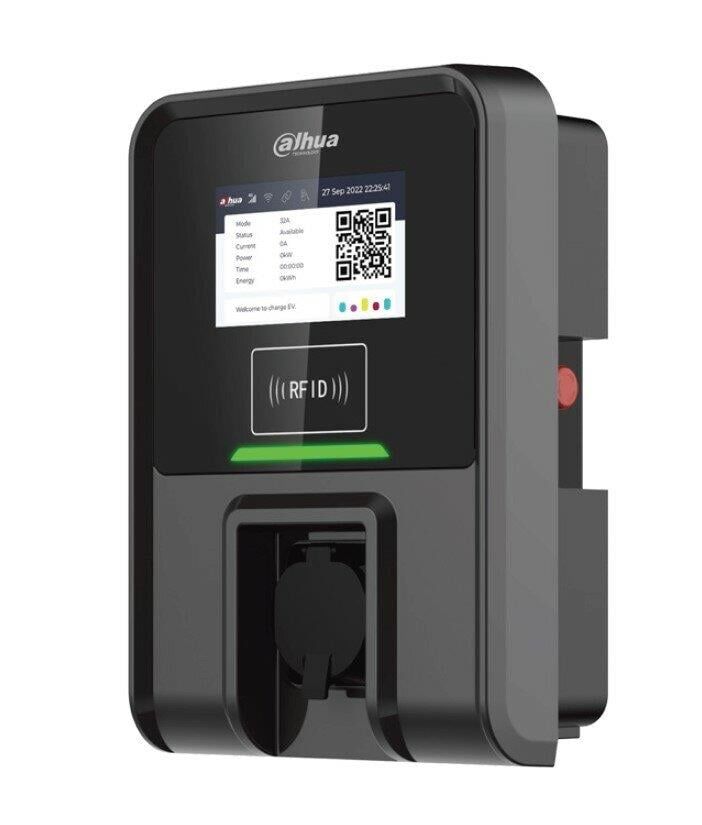

DAHUA DH-ITSDY-5201-22 ELEKTRİKLİ ARAÇ ŞARJ İSTASYONU
DAHUA DH-ITSDY-5201-22 ELEKTRİKLİ ARAÇ ŞARJ İSTASYONU
Hazır üzerinde gömülü, sigorta paneli, internet Lan giriş kartı, tak çalıştır sistem.
> 7-inch LCD display.
> 3 charging methods: Free vending (plug&play), RFID control, and app control.
> Supports OCPP 1.6J and ModBus TCP.
> Working temperature: –30 C to +65 C (–22 F to +149 F).
> Integral 30 mA Type A and DC 6mA RCD function protection, and supports PEN protection.
> IP65, and IK10 without LCD display, IK08 for all.
> 3 Yıl Garanti
Teknik Özellikleri:
|
Basic |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Power Supply |
400 VAC, 50/60 Hz, 3-Phase |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Rated Power |
22 kW |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Operating Current |
3 32 A max |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Input Cable Wiring Method |
N/R/S/T/PE |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Socket Outlet or Connector Type |
Socket, type 2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Charging Protocol |
Mode 3 (IEC 61851-1 compliant communication protocol) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Port |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Charging Port |
Type 2 (Socket, IEC 62196 Type2 EU) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Ethernet Port |
1 RJ-45 (100 Mbps Ethernet network port -IEEE1588) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Function |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Display Screen |
7 inch LCD (Wide Video Graphics Array), it displays the charging current, charging voltage, charging power, charging time, status, failure information and more. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Front LED Indicator |
Indicates the status of the charge using different colors Blue: Stand-by mode; Yellow: Ready to be used; Green: Charging; Red: An issue with the charge |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Communication Protocol |
OCPP 1.6J, ModBus TCP |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Charging Mode |
Free vending mode (plug&play), RFID control mode (built-in RFID reader, ISO 14443- A, 13.553 MHz–13.567 MHz), and App control by Wi-Fi (2412 MHz–2484 MHz) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Upgrade Method |
USB upgrade and remote upgrade (OCPP 1.6J) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Safety Protection |
Surge protection, over temperature protection, over voltage protection, under voltage protection, over current protection, grounding protection, electrical leakage protection |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Earth Leakage Protection |
Integral 30 mA Type A and DC 6mA RCD function protection |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
PEN Protection |
Integrated broken PEN lead protection according to BS 7671:2018/A1:2020 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Remote Diagnostics |
Remote diagnostics over OCPP 1.6J |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Energy Monitoring |
Internal MID meter monitors power and energy |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Dynamic Load Management |
Dynamic load management via Ethernet, Wi-Fi and OCPP 1.6J |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Charging Current Value |
10 A–32 A (Adjustable) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
General |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Operating Temperature |
–30 C to +65 C (–22 F to +149 F) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Storage Temperature |
–40 C to +75 C (–40 F to +167 F) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Operating Humidity |
≤95% (RH), non-condensing |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Product Dimensions |
410 mm 295 mm 137 mm (16.14" 11.61" 5.39") (L W H) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Packaging Dimensions |
550 mm 430 mm 320 mm (21.65" 16.93" 12.60") (L W H) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Net Weight |
9.65 kg (21.27 lb) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Package Weight |
12.2 kg (26.90 lb) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Installation Environment |
Indoor and outdoor |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Installation |
Wall mount and floor standing |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Wire |
Wire cross-section: 5 6 mm2 (9 AWG) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Certifications |
CE EN IEC61851-1, EN IEC61851-21-2, EN300328, EISI EN300330, EN301489-1/-17/-3/-52, EN62311, EN50364, ETSI EN 301511, ETSI EN301908-1/-2/-13, IEC62955, 2011/65/EU, 2015/863/EU |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Protection |
IP65 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Anti-collision Grade |
IK10 without LCD display, IK08 for all |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Material |
Aluminum alloy and steel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
