PFM923I-6UN-C

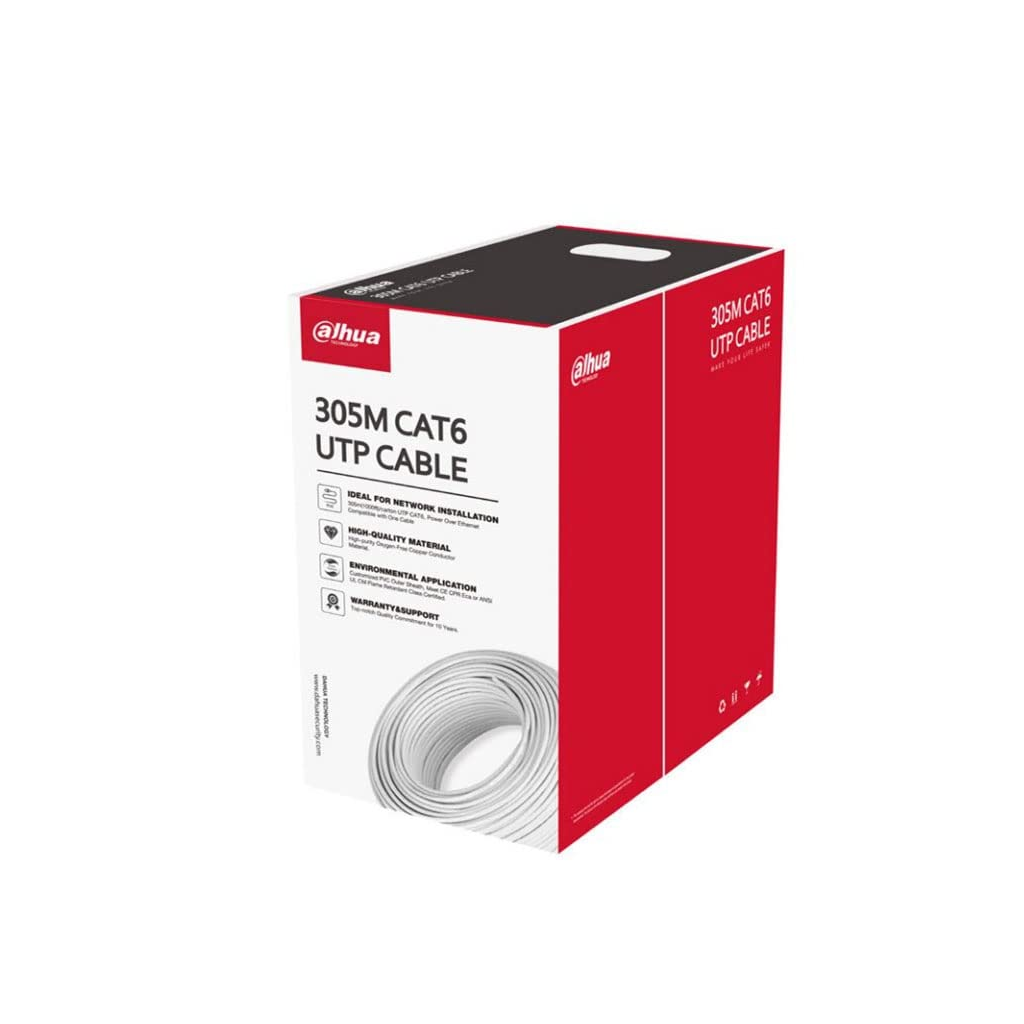

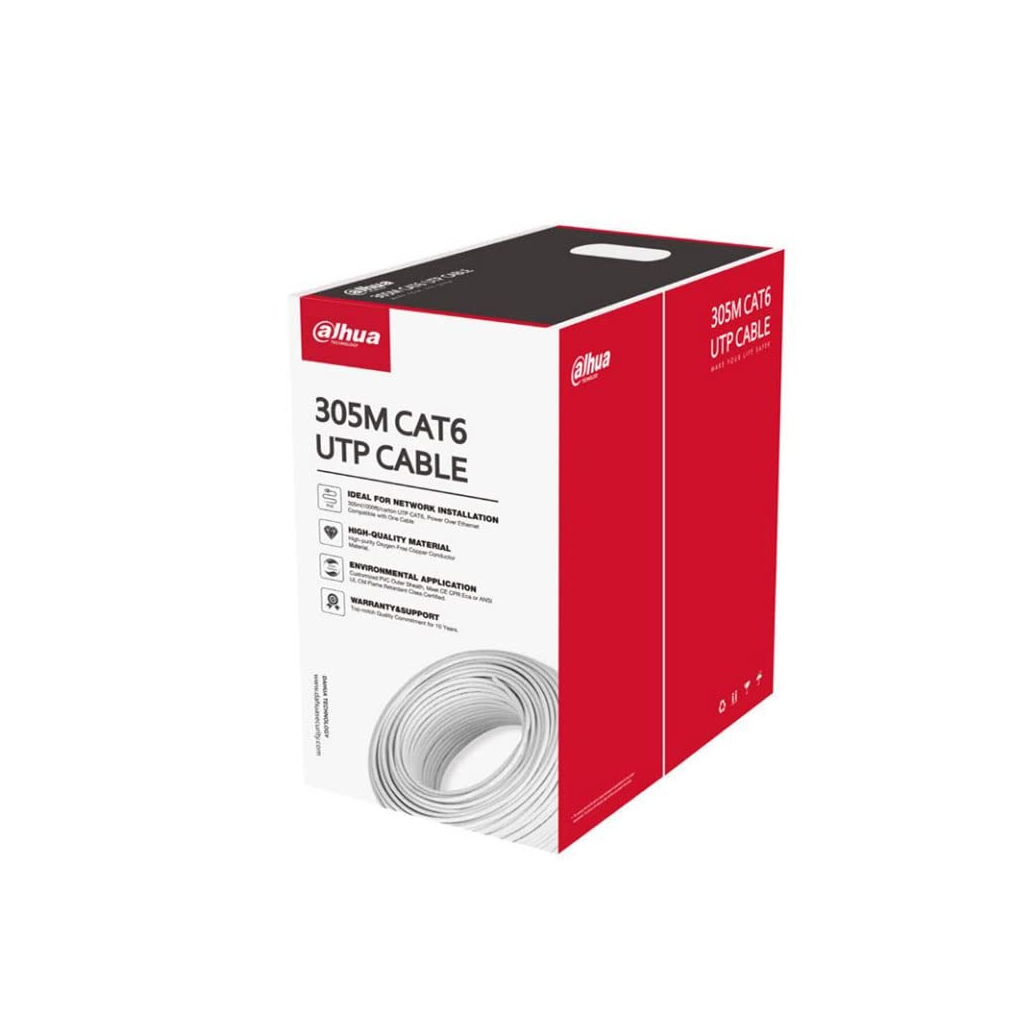

305m UTP CAT6 LSZH CPR E Kablosu
> 305 m (1000 ft)/karton UTP CAT6, Ethernet üzerinden güç, tek kabloyla uyumlu
> Yüksek saflıkta oksijensiz bakır iletken
> Özelleştirilmiş PVC dış kılıf; CE CPR Eca alev geciktirici sınıfı sertifikalı
Conductör | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Malzeme | Oksijensiz bakır (%99,97 saflıkta) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Çap | 0,53 mm ± 0,01 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Yalıtım | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Malzeme | HDPE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Min. Ortalama Kalınlık | 0,21 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Çap | 0,95 mm ± 0,1 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Renk (4 Çift) | Mavi, beyaz/mavi; turuncu, beyaz/turuncu; yeşil, beyaz/yeşil; kahverengi, beyaz/kahverengi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ayırıcı | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Malzeme | AÇIK | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Şartname | Yarı saydam 4,5 × 0,4 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Çekme İpi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Malzeme | Polyester | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Şartname | 500D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Kılıf | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Malzeme | LSZH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Min. Ortalama Kalınlık | 0,5 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Çap | 6,0 mm ± 0,3 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Renk | Beyaz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Elektrik | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tek Bir İletkenin Maksimum DC Direnci | 8,7 Ω/100 m | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Min. Yalıtım Direnci | 5000MΩ·km | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Maksimum DC Direnç Dengesizliği | %2 (çift içi), %4 (çiftler arası) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dielektrik Dayanımı | 1KV DC ile 1 dakika boyunca arıza yok | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bulaşma | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Karakteristik Empedans | 100 ± 15Ω | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Yakın Uç Çapraz Konuşma | ≥39,30 dB/100 m@250 MHz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Maksimum Zayıflama | 34,8 dB/100 m@250 MHz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Geri Dönüş Kaybı | ≥17,3 dB/100 m@250 MHz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mekanik | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Çekme Dayanımı | Kılıf≥10 MPa, yalıtım≥16 MPa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Kopma Uzaması | Kılıf≥%125, yalıtım≥%300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Kurulum Bükme Yarıçapı | >Dış kablo çapının 8 katı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Kopma anında iletkenin uzaması | ≥%10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Çevresel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Yalıtımın Büzülmesi | ≤%5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Yalıtımın Renk Göçü Direnci | Göç yok | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Yaşlanma Sonrası Kılıf Çekme Dayanımı ve Kopma Uzaması | ≥8 MPa, ≥%100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Düşük Sıcaklık Bükme Testi | Testten sonra çatlama olmadı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Isı Şoku Testi | Testten sonra çatlama olmadı | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Çalışma Sıcaklığı | –20°C ila +60°C (–4°F ila 140°F) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Kurulum Sıcaklığı | 0°C ila +50°C (32°F ila 122°F) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Depolama Sıcaklığı ve Nem | –10°C ila +40°C (14°F ila 104°F), <%60 (RH) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Güvenlik | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dikey Yangın Yayılma Testi | IEC 60332-1-2 ile uyumlu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ambalajlama | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Kablo Uzunluğu | 305,0 m (1000,66 ft) ± 1,5 m (4,92 ft) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
İç Karton Boyutları | 416,0 mm × 412,0 mm × 220,0 mm (16,38" × 16,22" × 8,66") (U × G × Y) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Paketleme Yöntemi | 305,0 m (1000,66 ft) bir karton, 2 iç kartonlu bir karton | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Net ağırlığı | ≥10,5 kg (23,15 lb) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Brüt ağırlık | ≥11,5 kg (25,35 lb) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Uyumluluk | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Yönetici Standartları | Q/DXJ 067-2019, EN50575-2014 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sertifikasyon | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sertifikasyon | CPR Eca | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Şanzıman Özellikleri (20°C'de 100 m) (68°F'de 328,08 ft) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Frekans (MHz) | Faz gecikmesi ≤ ns | IL ≤ dB | TCL≥ dB﹡ | TCTL≥ dB﹡ | SONRAKİ ≥ dB | PS SONRAKİ ≥ dB | |||||||||||||||||||||||||||||||||||||||||||||||||||||
1 | n/s | n/s | 50.0 | 35.0 | n/s | n/s | |||||||||||||||||||||||||||||||||||||||||||||||||||||
4 | 552.0 | 4.0 | 44.0 | 23.0 | 66.3 | 63.3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
8 | 547.0 | 5.6 | 41.0 | 16.9 | 61.8 | 58.8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
10 | 545.0 | 6.4 | 40.0 | 15.0 | 60.3 | 57.3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
16 | 543.0 | 8.1 | 38.0 | 10.9 | 57.2 | 54.2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
20 | 542.0 | 9.0 | 37.0 | 9.0 | 55.8 | 52.8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
25 | 541.0 | 10.1 | 36.0 | 7.0 | 54.3 | 51.3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
30﹡ | 540.6 | 11.0 | 35.2 | 5.5 | 53.1 | 50.1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
31.25 | 540.0 | 11.3 | 35.1 | n/s | 52.9 | 49.9 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
62.5 | 539.0 | 16.3 | 32.0 | n/s | 48.4 | 45.4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
100 | 538.0 | 21.0 | 30.0 | n/s | 45.3 | 42.3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
200 | 537.0 | 30.7 | 27.0 | n/s | 40.8 | 37.8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
250 | 536.0 | 34.8 | 26.0 | n/s | 39.3 | 36.3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
Frekans (MHz) | EL FEXT ≥ dB | PS EL FEXT ≥ dB | RL ≥ dB | Gecikme eğriliği ≤ ns | Zc(Ω) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 | n/s | n/s | n/s | n/s | n/s | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
4 | 56.0 | 53.0 | 23.0 | 45.0 | 100±15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
8 | 49.9 | 46.9 | 24.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
10 | 48.0 | 45.0 | 25.0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
16 | 43.9 | 40.9 | 25.0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
20 | 42.0 | 39.0 | 25.0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
25 | 40.0 | 37.0 | 24.3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
30﹡ | 38.5 | 35.5 | 23.8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
31.25 | 38.1 | 35.1 | 23.6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
62.5 | 32.1 | 29.1 | 21.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
100 | 28.0 | 25.0 | 20.1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
200 | 22.0 | 19.0 | 18.0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
250 | 20.0 | 17.0 | 17.3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Uzunluk | : | 305 Metre |
